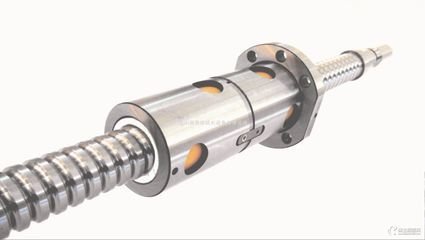

對于滾珠絲桿的安裝主要有三種方式。
1.一端固定,一端自由方式
一端固定,另一端自由安裝方式,固定端的軸承可以同時承受軸向力和徑向力,而滾珠絲桿軸承這種的支承方式主要是用于行程較小的短絲桿軸承或者全封閉式的機床,因為當采用這種結構的機械。
定位方式時,其精度是最不可靠的,尤其是長徑比大的絲桿軸承,其熱變形是非常明顯的。但是,如果是1.5米長的絲桿,其在冷、熱的不同環境下變化0.05~0.1mm是屬于正常正?,F(xiàn)象。盡管如此,由于其結構較簡單,安裝調試較方便,大多高精度機床依然是采用這種結構;但是,有一點需要特別注意的就是,采用這種結構時必須加裝光柵,采用全封閉環來反饋,以便能夠充分絲桿的性能。
2.一端固定,另一端支承方式
一端固定,另一端支承這種安裝方式,固定端的軸承同樣也是可以同時承受軸向力和徑向力,而支承端只承受徑向力,并且能夠做微量的軸向浮動,以及可以減少或者避免因絲桿自重而出現的彎曲,另外,絲桿的滾珠絲桿支撐軸承。福州滾珠絲桿支撐軸承熱變形可以向一端伸長。因此,這是使用最廣泛的一種結構。比如:目前國內中小型數控車床、立式加工中心等等都是采用這種結構。
3.兩端固定方式
絲桿兩端均固定。采用這種方式,固定端軸承可以同時承受軸向力,并且可以對絲桿施加適當?shù)念A(yù)緊力,以提高絲桿的支承剛度,同時還可以部分地補償絲桿的熱變形。因此,大型機床、重型機床以及高精度鏜銑床大多都是采用這種結構。當然,其也有不足的地方,那就是采用這種結構的話會使得調整工作比較繁瑣;此外,如果在安裝調整時兩端的預緊力過大的話,將會導致絲桿最終的行程比設計行程長,螺距也會比設計螺距大;而如果兩端螺母的預緊力不夠的話,就會導致相反的結果,從而容易引起機床振動,致使精度降低。因此,如果是采用兩端固定這種結構的話,那么在拆裝時一定要嚴格按照說明書來進行調整,或者是借助儀器調整,以免造成一些不必要的損失。
