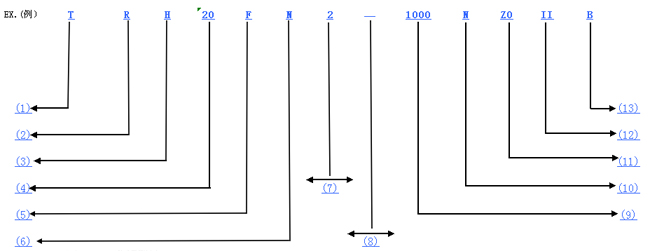

TBI線性滑軌公稱代碼表
(1) T—公稱型號
(2) R—滑塊類型 R:標準型 X:特殊型
(3) H—組裝高度 S:低組裝 C:中組裝 H:高組裝
(4) 20—尺寸規格 15、20、25、30、35、45、55、65
(5) F—滑塊法蘭型式: F:有法蘭 V:無法蘭
(6) N—滑塊長度: S:短型 N:標準 L:長型 E:加長型
(7) 2—單支滑軌的滑塊數: EX:2 (一支軌可以配多個滑塊)
(8) —: 防塵:防塵:無記號:標準 U:加裝上防塵 UZ:加裝雙端防塵
(9) 1200—軌道長度:單位mm
(10) N— 精度等級: N:普通級 H:高級 P:精密級 SP:超精密級 UP:最頂級
(11) Z0—預壓:ZF:微間隙 Z0:零間隙 Z1:輕預壓 Z2:中預壓 Z3:重預壓
(12) II—兩支滑軌平行使用
(13) B—滑軌特殊加工 B:染黑 O:鍍硬鉻 P:磷酸 N:鍍化鐵 D:冷電鍍 K:下鎖式 X:滑塊特殊加工孔

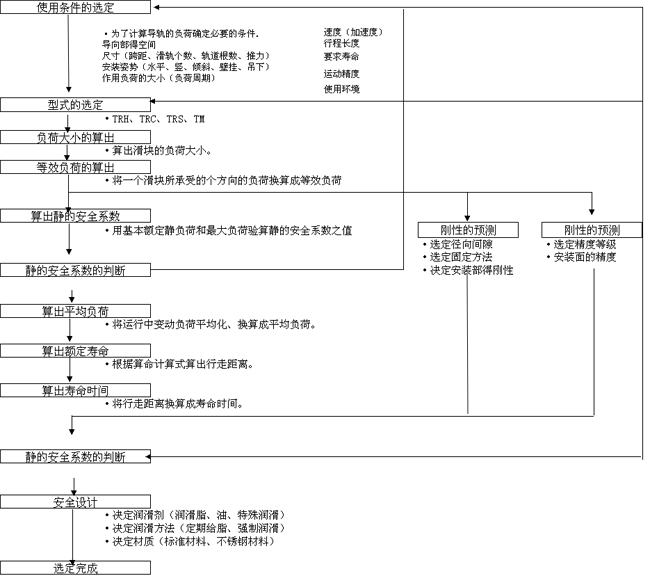

TBI直線導軌選定步驟流程圖
