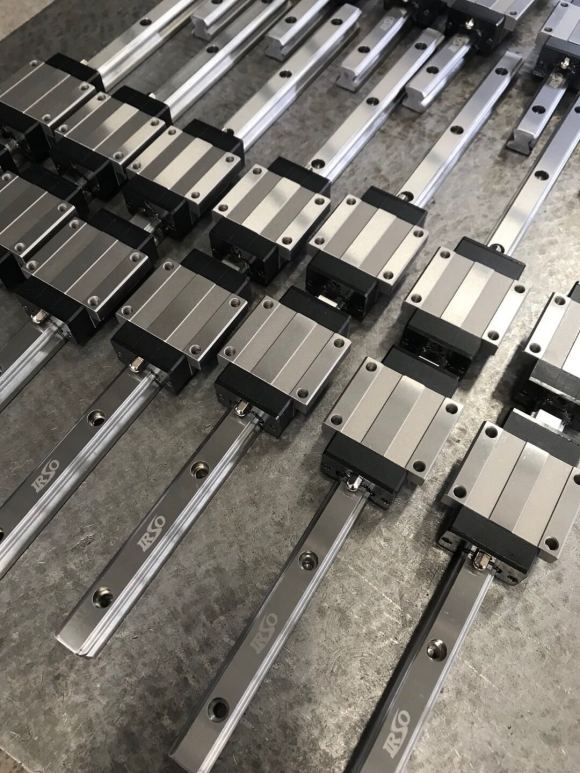

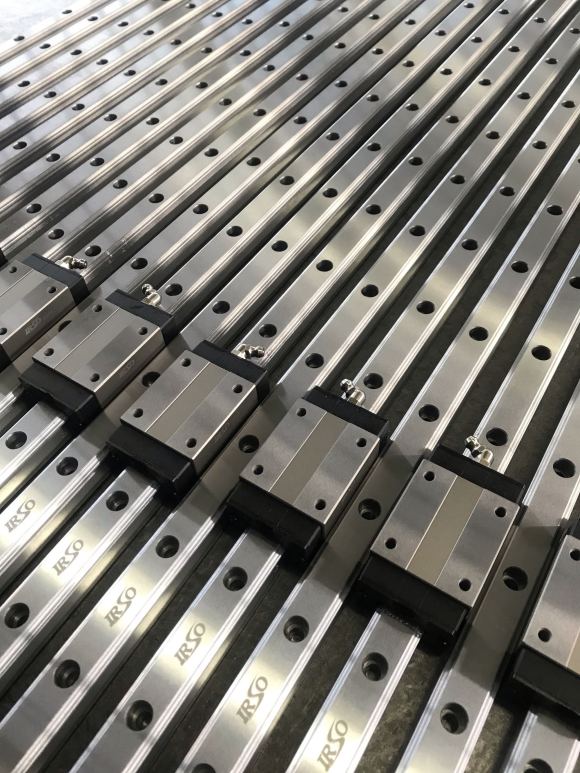

IRSO直線導軌產品常用型號:
◆高組裝法蘭型導軌:SRH15A SRH20A SRH25A SRH30A SRH35A SRH45A SRH25AL(可替換上銀HGW系列)
◆高組裝方型導軌:SRH15B SRH20B SRH25B SRH30B SRH35B SRH45B SRH20BL(可替換上銀HGH系列)
◆低組裝方型導軌:SRS15B SRS20B SRS25B SRS30B SRS35B SRS15BS SRS20BS(可替換上銀EGH系列)
IRSO直線導軌精度說明:-N級(普通級) -H級(高級) -P級(精密級) -SP級(超精密級) -UP級(超高精密級)IRSO線性滑軌應用領域:
機械手臂、直角坐標機器人、多工位工作站、XY-Table、視覺檢測、線性滑臺、量測設備、夾治具、自動清洗、包裝設備、鋼印機、噴繪設備、繞線機、醫.療儀器、鐳射雕刻、彎管機、射出成型機、震動測試、鐳射打標機、木工雕刻機、EVA成型機、鞋機、切紙機、印刷機、加工中心、車床、銑床、鏜床、坐標鏜床、磨床、放電加工機、沖擊壓機、鐳射加工機、木工機、NC鉆床、攻牙中心、ATC、線切割吉、點膠、貼片、AOI、線接合器、探測器、電子部件插入機、印刷電路板開孔機、PCB鉆孔機、研磨設備、拋光設備
IRSO直線導軌安裝說明:
1.清楚安裝面污漬、粉塵及金屬屑
2.檢查安裝面的加工精度
3.試鎖螺絲看是否吻合
4.輕鎖-確認直度-微調-再深鎖
5.使用扭力扳手按順序鎖緊螺絲
6.使用虎鉗夾緊使線軌緊貼垂直基準面
7.以基準側線軌直度為基準安裝從動側使之平行
8.高精度安裝可使用壓板或固定螺釘,從側邊增加鎖固
9.刮刷片對手感可能發生干涉現象但不會增加預壓力
10.如對接使用請注意IRSO在兩只對接線軌間的編號標示,不可不依標示使用
