旋轉式滾珠絲桿螺母 RSSY2020旋轉式滾珠花鍵 TBI旋轉滾珠花鍵
螺母旋轉式滾珠絲桿花鍵,精密旋轉空心花鍵是全球傳動科技股份有限公司(TBIMOTION)新研發上市場的新品,主要作用是由自由旋轉替代直線運動;彌補了滾珠絲桿不能獨立完成的工作部分,滾珠旋轉絲桿花鍵是由絲桿和花鍵共同組件的一個產品,亦可來回運行,亦可以旋轉運行!可以替代汽缸和油缸!滾珠旋轉絲桿花鍵主要應用于機床、加工中心、汽車、橡膠、包裝、工業機器人、半導體制造裝置、醫療器械。。。。。高端機械設備
RSSY2020螺母旋轉型滾珠絲桿副是由驅動馬達直接帶動滾珠螺母旋轉,驅動部件移動,可以克服絲桿運轉時引起的下垂問題,并且降低發熱,減小轉動慣性及降低噪音,尤其在提高進給速度方面有著比較明顯的優勢。
◆旋轉滾珠絲桿花鍵結構與特長
螺母旋轉式滾珠絲桿是在螺母的外徑上裝上專用的軸承外套使之運轉動作,通過讓螺母旋轉或停止的運作,只用一根軸就能夠進行2種(旋轉、螺旋)模型的運動。旋轉式滾珠花鍵則是在花鍵外筒的外徑上裝上專用的軸承外套,使之運轉動作。通過讓外筒旋轉或停止的運作,只用一根軸就能夠進行2種(旋轉、直線)模式的運動。旋轉式絲桿花鍵軸可通過讓螺帽/外筒旋轉或停止的運作,只用一根軸就能夠進行3種(旋轉、螺旋、直線)模式的運動。適用于水平多關節機械手臂(SCARA)、產業用機器人、自動裝載機、雷射加工機、搬運裝置、機械加工中心的ATC裝置等,***適合于旋轉運動與直線運動的組合裝置上使用。
◆花鍵旋轉方向零間隙/高定位精度
花鍵外筒與鋼珠接觸角為45°采軸承DF(面對面組合)型設計,可以吸收組裝時的誤差,自動調整同心,并可承受較大的軸向負荷及高精度組裝。
◆高速性/運行順暢
旋轉系列螺桿皆為高導程設計,可高速平滑流暢的運動。
◆低噪音/高剛性
透過高精密研磨技術讓鋼珠在螺帽內平順的沿切線方向行走,減少因阻滯而產生的噪音及摩擦力,提高剛性與壽命。
◆安裝簡便/節省空間
螺帽與軸承外套一體成型,組裝時只需將螺絲與軸承外套鎖定在支撐座上即可,十分簡便。螺帽與軸承外套一體成型,螺帽體積小,組裝空間大。

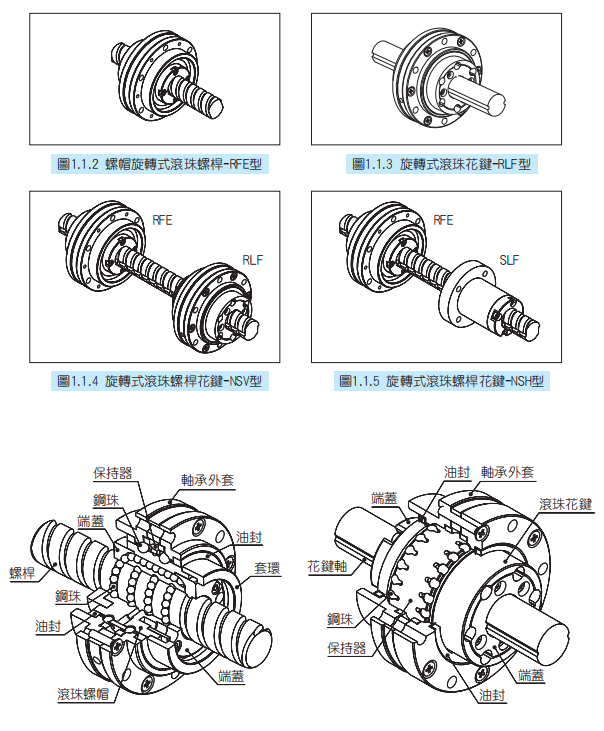

旋轉式滾珠絲桿花鍵結構體:

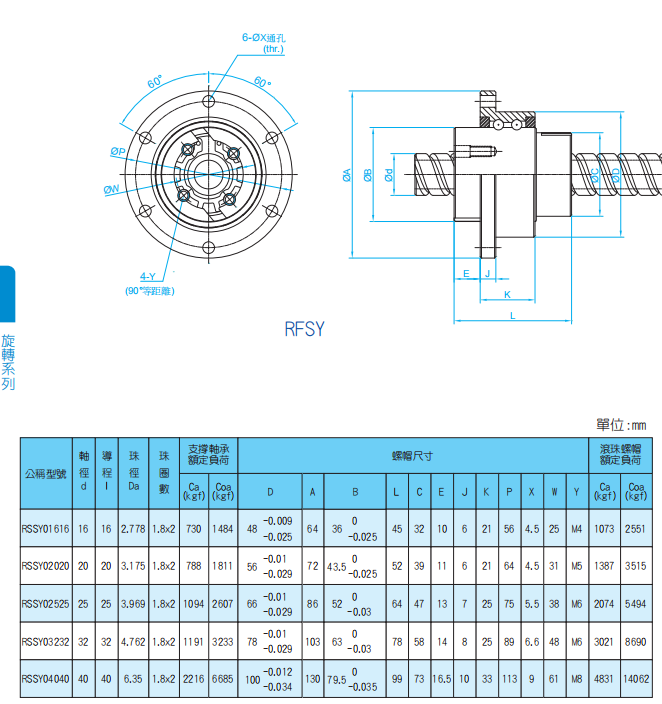

RSSY2020系列旋轉式絲桿花鍵軸安裝尺寸預覽表:
深圳市杰遠機電設備有限責任公司是TBIMOTION授權代理商,專業代理倉儲加工銷售TBI品牌滾珠絲桿直線導軌滾珠花鍵及旋轉式絲桿花鍵軸等產品。旋轉式滾珠絲桿花鍵的優異性能如上面所說,大家都有一定了解吧。尤其是這種重要的元動部件,當然大家在日后使用過程中,有遇到哪些不清楚的地方,可以隨時來電與我司進行聯系。咨詢熱線:152-1703-7939小劉!如果需要相關尺寸參數資料請咨詢聯系喲!
