機床導軌的直線度誤差直接會影響到零件的加工質量,檢測導軌直線度可以提高機器制造機安裝的精度、延長機器的工作壽命有著非常重要的作用。那么我們該如何對直線導軌進行精度檢測?下面我們就來淺析一下直線導軌精度和檢測方法。

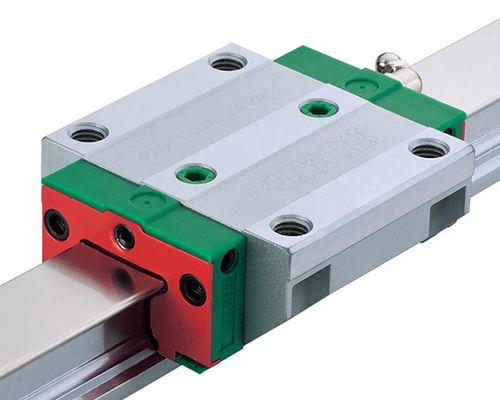

福州直線導軌的精度可分為行走平行度、高度的成對相互差及寬度的成對相互差。
直線導軌的行走平行度是指將導軌用螺栓固定在基準面上,使滑塊在導軌全長上運行時,滑塊與導軌基準面之間的平行度誤差。
直線滑軌的具體的檢測方式如下:
1.C對A行走平行精度量測為放入測定滑塊,并將磁性座吸附于滑塊上,再將千分表跨 3倍滑軌寬度之距離量測之。
2.D對B行走平行度量測
同C對A行走平行精度量測,但將千分表探頭與靠近滑塊之滑軌側基準面接觸,移動測定滑塊,并記錄整支滑軌量表測定值。
3.直線滑軌組合高度的量測
將磁性座吸附于移動座上,移動量表使探頭與標準高度滑軌接觸,將千分表歸零,再移除量表,重復剛才動作,確認千分表依然為零。
