直線光軸滾珠絲桿的作用是用來支撐和引導運動部件,按給定的方向做往復直線運動。依按摩擦性質而定,直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。

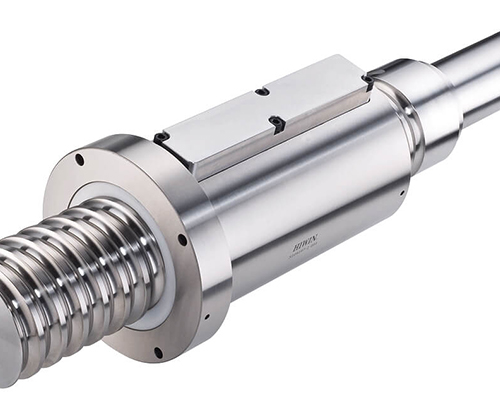

直線光軸滾珠絲桿
直線光軸滾珠絲桿進給傳動誤差:
由于直線光軸滾珠絲桿副在加工和安裝過程中存在誤差,因此滾珠絲杠副將回轉運動轉換為直線運動時存在以下兩種誤差。
1 反向間隙,即絲杠和螺母無相對轉動時,絲杠和螺母之間的較大竄動。由于螺母結構本身的游隙以及其受軸向載荷后的彈性變形,直線光軸滾珠絲桿螺母機構存在軸向間隙;該軸向間隙在絲杠反向轉動時表現為絲杠轉動α角,而螺母未移動,形成了反向間隙。為了保證絲杠和螺母之間的靈活運動,必須有一定的反向間隙。但反向間隙過大將嚴重影響機床精度。因此,數控機床進給系統所使用的滾珠絲杠副必須有可靠的軸向間隙調節機構。
2 螺距誤差,即絲杠導程的實際值與理論值的偏差。例如PⅢ級直線光軸滾珠絲桿的螺距公差為0.012mm/300mm。
