很多設備都是要講究精準性,這樣才干有價值。不過福州上銀滾珠絲桿在作業的時分,溫度過高會影響到設備的精準性,特別是一些高精準的機械。而那些要素會讓上銀滾珠絲桿的溫蒂升高?

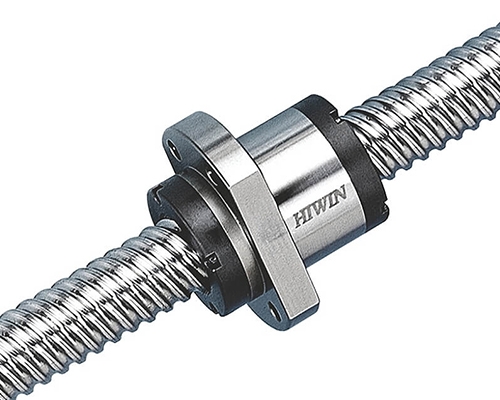

HIWIN滾珠絲桿
溫升的要素基本是這三種:(1) 預壓力 (2) 光滑 (3) 預拉
(1) 預壓力的影響
為防止形成機械傳動系統的任何失步,進步螺帽剛性是很重要的,然而要進步螺帽剛性,有必要使螺帽預壓力達 到必定水準。施加預壓力于螺帽會添加螺牙的沖突扭矩,并使作業時的溫升進步。
上銀主張,中重預壓為8%的動負荷;中預壓為6%~8%;中輕預壓為4%~6%;輕預壓為4%以下,預壓力重不得超越10%的動負荷,以獲得到不錯的壽數及較低的溫升效應。
(2) 光滑的影響
光滑油的挑選直接影響滾珠絲桿的溫升。HIWIN滾珠絲桿須採以油或油脂其間一項的光滑,一般主張以軸承 光滑油為滾珠絲桿油光滑,油脂則主張以鋰皂基的油脂。油品黏度選用是依操作速度、作業溫度及負荷景象來做 挑選。圖4.31闡明油品黏度、作業溫度與溫升的關係。
當作業情況為高速低負載時選用低黏度油品;低速高負載時則主張運用黏度高油品。 一般來講,高速時主張運用光滑油為40℃時黏度指數規模為32~68 cSt (ISO VG 32~68)(DIN 51519);而低速時,主張運用的光滑油為40℃時黏度指數規模為90 cSt (ISO VG 90)以上。應用于高速且重負載,有必要以強製冷卻來下降溫度,且可藉由中空螺桿通入冷卻油來到達冷卻作用。
(3) 預拉的影響
滾珠
螺桿溫升時,熱應力效應會使螺桿伸長,使螺桿的長度變得不穩定。其伸長量可藉由M40公式求出,此伸 長量可藉由預拉來做補償;而預拉補償?shù)哪繕酥稻褪菆D面所標明的負T值。過大的預拉會燒壞支撐軸承,因而上銀主張採用小于5℃的預拉值,但若螺桿直徑超越50mm時也不適合做預拉;螺桿直徑大就需要大的預拉力,因而導致 支撐軸承過熱而燒壞。
