小編為您解釋滾珠絲杠的選型:當我們?yōu)樽约旱臋C(jī)器選擇導軌時,我們必須選擇符合機械操作的類型!否則,很容易導致機械運行異常,從而降低產量。滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上A常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力,同時兼具高精度、可逆性和A率的特點。接下來,我們將知道如何選擇導軌的類型。
我們可以從以下九點學習:
1通過載荷確定直徑。輸出轉矩包含在電機性能參數中。如果還包括減速器(考慮效率),計算在實際工作條件下需要多少推力。滾珠絲杠試樣(根據廠家要求)具有載荷參數(即推力參數,通常標記為動載荷和靜載荷,前者可以選擇)。
2選擇確定安裝模式(結束)。這種安裝可以自行設計,或可以購買容易獲得,標準安裝座可選。設計時要注意自身的受力狀態,軸承A選擇7000或3000系列,因?yàn)槁輻U的工作主要由軸向力、徑向力來避免。
3考慮導向件和安裝能力。建議選用滾珠直線導軌與滾珠絲杠配合的導向件。當然,直線軸和直線軸承的匹配是一個相對經濟的選擇。
4根據上述條件繪制滾珠絲杠圖(主要是端部安裝尺寸,這應該詳細說明,以提供形狀和位置尺寸和公差)。
5確定滾珠絲杠的直線速度和旋轉速度。電機確定輸出速度,考慮您需要的A線性速度,并將電機速度(如果減速器除以減速比)乘以絲杠的值為線性速度,該值大于所需值。
6根據實際需要確定滾珠絲杠長度(總長度=工作行程+螺母長度+安全余量+安裝長度+連接長度+余量)。如果添加保護,例如護套,則需要考慮護套的膨脹率(通常為
1:8,A護套伸長除以8)。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。

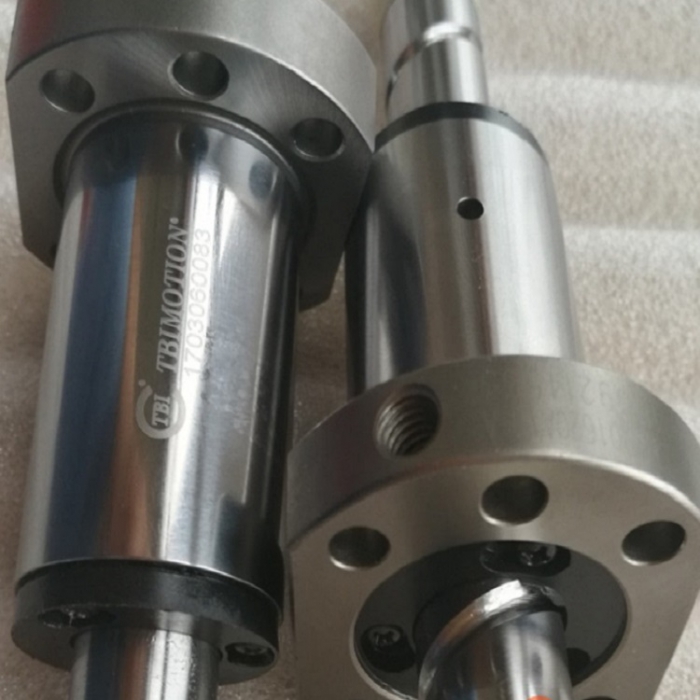

7根據安裝條件和尺寸結構確定滾珠絲杠螺母的形狀(螺母有許多結構,不同的螺母大小略有不同,視情況而定,建議不要選擇太特殊,以防有A缺陷修復更換門)。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。
8詢問所選產品制造商的價格、付款條件和交貨時間。這一點設計師并不認為采購是個問題,事實上,很多廠家(進口國內樣品)對產品樣品上的型號它不生產或不接受小訂單,印刷很可能表明我是一個大工廠,無所不能。不要等到你選擇了圖紙,其他部分已經被制作成適合這個模型。當你去購物時,人們告訴你這個模型的交付日期是3或4個月。
9根據實際需要確定滾珠絲杠的精度。一般機械選型可以少于C7,數控機床選型可以多于C5(相應國內標準一般為P5~P4和P4~P3,具體參照樣品)。
