滾珠絲杠由螺桿、螺母、滾珠等部件組成。它的功能是將旋轉運動轉化成直線運動,這是滾珠螺絲的進一步延伸和發展,這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于它具有很小的摩擦阻力,滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
1螺杠
滾珠絲杠屬于機床傳動部件,是一種直線度非常高、上面加工有半圓形螺旋槽的螺紋軸,半圓形螺旋槽是滾珠滾動的滾道。

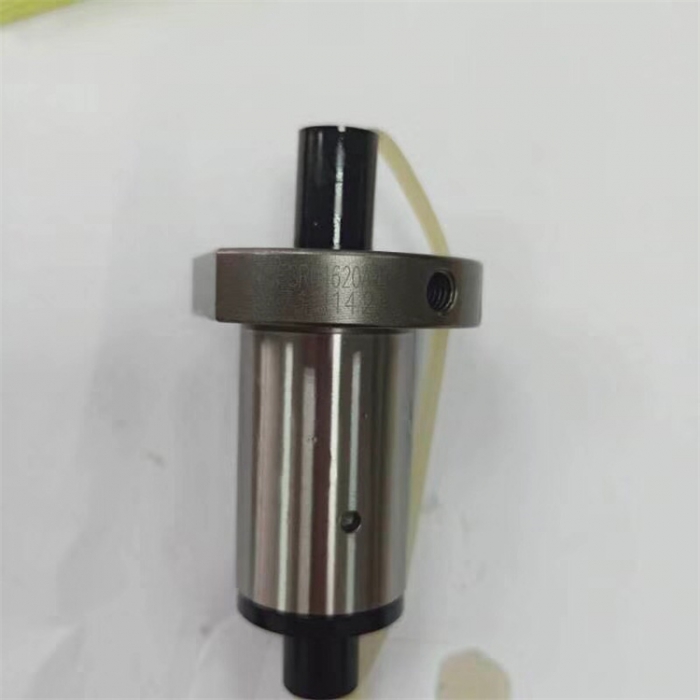

2螺母
用來固定需要移動的負載的是螺母,它的作用類似于直線導軌機構的滑塊。絲杠類似的半圓形滾道,內部設計有供滾珠循環運動的回流管,螺母是滾珠絲杠機構的核心部件,螺母的性能決定著絲杠的全部運行精度語質量
3滾珠
在滾珠絲杠機構中,滾珠的作用在直線運動中都是相同的,滾珠作為承載體的一部分,,作為中間傳動元件能夠直接承受載荷,以滾動的方式傳遞運動。由于以滾動方式運動,所以摩擦非常小。
滾珠絲桿的特點:
1、與滑動絲杠副相比驅動力矩為1/3,由于滾動絲杠副的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上A常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力,同時兼具高精度、可逆性和A率的特點。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面非常有幫助。
2、剛性高、無側隙,滾珠絲杠副可以加予壓,由于予壓力可使軸向間隙達到負值,進而達到較高的剛性!
3、微進給可能,滾珠絲杠副由于是利用滾珠運動,所以啟動力矩A小,不會出現滑動運動那樣的爬行現象,可以保證實現A的微進給。
4、高速進給可能,滾珠絲杠由于運動發熱小、效率高,所以可實現高速進給(運動)。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。
