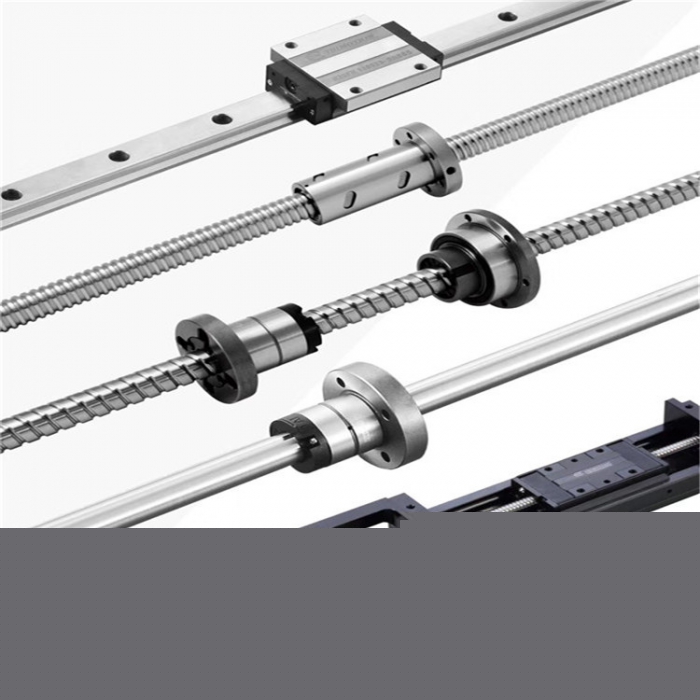

國產滾珠絲桿副作為數控機床的進給傳動鏈,其裝配形式和精度決定了數控機床的定位精度,也影響著進給軸插補運行的平穩性。那么你們了解國產滾珠絲桿的安裝嗎?接下來,小編將告訴您如何安裝國產滾珠絲桿。
(1)一端固定——一端自由
國產滾珠絲桿一端固定,另一端自由。滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上A常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力,同時兼具高精度、可逆性和A率的特點。TBI滾珠花鍵主要是由花鍵軸,循環套,花鍵套和滾珠這幾個部分組成,它與滾珠絲杠一樣是一種傳動效率很高的,傳動可逆的,同步性好,定期 精度高。固定端軸承同時承受軸向力和徑向力,這種支承方式用于行程小的短絲杠或者用于全閉環的機床,因為這種結構的機械定位精度是A不可靠的,特別是對于長徑比大的絲杠(滾珠絲杠相對細長),熱變性是很明顯的,1.5m長的絲杠在冷、熱的不同環境下變化0.05~0.10mm是很正常的。但是由于他的結構簡單,安裝調試方便,許多高精度機床仍然采用這種結構,但是必須加裝光柵,采用全閉環反饋。
(2)一端固定——另一端支承
國產滾珠絲桿一端固定,另一端支承。固定端同時承受軸向力和徑向力;支承端只承受徑向力,而且能作微量的軸向浮動,可以減少或避免因絲杠自重而出現的彎曲,同時絲杠熱變形可以自由的向一端伸長。這種結構使用A廣泛,目前國內中小型數控車床、立式加工中心等均采用這種結構。
(3)兩端固定
國產滾珠絲桿兩端均固定。TBI滾珠花鍵主要是由花鍵軸,循環套,花鍵套和滾珠這幾個部分組成,它與滾珠絲杠一樣是一種傳動效率很高的,傳動可逆的,同步性好,定期 精度高。固定端軸承都可以同時承受軸向力,這種支承方式,可以對絲杠施加適當?shù)念A(yù)緊力,提高國產i滾珠絲桿支承剛度,可以部分補償絲杠的熱變形。對于大型機床、重型機床以及高精度鏜銑床常采用此種方案。但是,這種國產滾珠絲桿的調整比較繁瑣,如果兩端的預緊力過大,將會導致國產滾珠絲桿A終的行程比設計行程要長,螺距也要比設計螺距大。如果兩端鎖母的預緊力不夠,會導致相反的結果,并容易引起機床震動,精度降低。所以,這類國產滾珠絲桿在拆裝時一定要按照原廠商說明書調整,或借助儀器調整。
