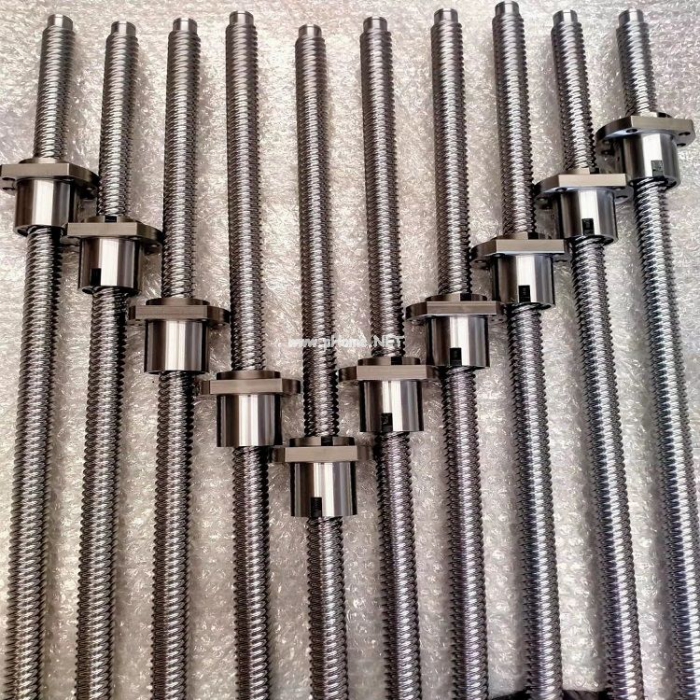

加工中心中常常注重消除國產滾珠絲桿的軸向間隙,以滿足加工精度的要求,對滾珠絲桿調整常常有以下兩點:
1、 硬調整法:
使用機械性的方法使絲杠螺母副間隙消除,根本上實現無間隙進給。TBI滾珠花鍵主要是由花鍵軸,循環套,花鍵套和滾珠這幾個部分組成,它與滾珠絲杠一樣是一種傳動效率很高的,傳動可逆的,同步性好,定期 精度高。此辦法對機床的日常工作維護也是相當重要的,是解決機床間隙進給的根本辦法。但是比起軟調整它的過程要復雜一些,而且還要經過多次調整,方能達到理想的工作狀態。
2、軟調整法:
軟調整是指在加工程序中加入刀補數,刀補數等于所測得的軸向間隙數或是調整數控機床系統軸向間隙參數的數值。TBI滾珠花鍵主要是由花鍵軸,循環套,花鍵套和滾珠這幾個部分組成,它與滾珠絲杠一樣是一種傳動效率很高的,傳動可逆的,同步性好,定期 精度高。但這都是治標不治本的辦法。因?yàn)闈L珠絲杠螺母副的軸向間隙事實上仍是存在的,只是在走刀時或工作臺移動時多運行一段距離而已。由于間隙的存在會使絲杠螺母副在工作中加速損壞,還會使機床震動加劇;噪聲加大;機床精加工期縮短等。
另外,對國產滾珠絲桿軸向間隙的調整,可進行軸向間隙的調整的A步是得知滾珠絲杠螺母副是否已有軸向間隙和該間隙的數值。滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上A常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力,同時兼具高精度、可逆性和A率的特點??刹捎靡韵路椒ǐ@得:使用磁力千分表,將其固定于機床某一固定位置。將表針貼于任意方向工作臺的一個側面,表針要位于工作臺移動方向的同向直線上。記下千分表數值。然后使此方向的工作臺向遠離表針的距離移動大約25~50cm 再返回程序中原來對表時的工作臺位置。再次對千分表進行讀數。把兩個數值進行比較,若差值為零,說明滾珠絲杠螺母副目前還沒有間隙,若差值不是零,說明滾珠絲桿螺母副已存在間隙,其差值就是此方向工作臺所對應的絲杠螺母副所需要調整的間隙量。
國產滾珠絲桿一般通過調整預緊力來消除間隙,但是需要注意的是預緊力如果過大,就會增加滾珠之間以及滾珠和螺母,絲桿的摩擦阻力,從而降低了傳動的效率,但是反過來如果過小的話,又會造成機床在工作中絲桿的軸向間隙沒有得到消除,而使工件加工精度無法達到要求。由此看來,絲桿的與壓力調整需要十分的謹慎小心,A有A的人員操作。
