絲桿支撐座是支撐連接絲桿和電機的軸承支撐座,有固定側和支撐單元裝之分,它們都有用預壓調整的JIS5級的角接觸球軸承。
A軸承的采用,由于考慮到與滾珠螺桿在剛性上的均衡,使用高剛性低扭矩的角接觸球軸承(接觸角30°、自由組合)。同時,超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°;球徑小、球數多,是具有高剛性、高精度的超小型角接觸球軸承,能獲得穩定的回轉性能。
支撐單元是考慮了安裝周圍空間的、小體積的設計。同時,裝入了經過調整預壓的軸承,交貨后就可直接進行裝配,既降低了裝配工時,又可提高裝配精度,其形狀有角型和圓型系列,可根據用途選擇。
絲桿支撐座結構及安裝:
支撐側使用深溝槽滾珠軸承,有8個型號,對標準滾珠螺桿庫存品的軸端、成品,預備了標準化的支撐座E
K、 E
F、F
K、FF型,對一般滾珠螺桿預備了標準支撐座A
K、A
F、B
K、BF型。其中E
K、B
K、FK和AK型的內部軸承含有適量的鋰皂基潤滑脂,用特殊密封。所以這些型號能夠長期使用。在固定側裝有經預壓調整的JIS5級或P0級的角接觸滾珠軸承,可依選用螺桿等級做A經濟的搭配,以及高精度穩定的回轉性能。
安裝需要注意哪些事項?
1、工作臺上的安裝:
(1)使用支座把滾珠螺桿螺帽安裝在工作臺時,將螺帽插入支座并暫時擰緊。
(2)進固定側暫時擰緊在基座上,并且將工作臺靠緊固定側對準軸中心,調整工作臺使基座平滑移動。

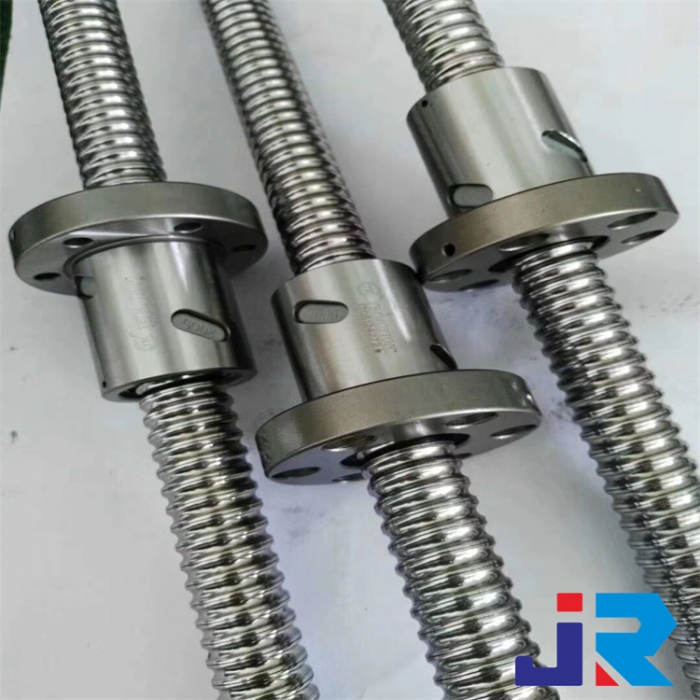

(3)以固定側為基準時,請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。
(4)以工作臺為基準時,用薄墊片調整(角型支撐單元用)、或?qū)⒙菝蓖獗砻媾c安裝部內面之間留一定間隙(圓型支撐座用)進行調整。TBI滾珠花鍵主要是由花鍵軸,循環套,花鍵套和滾珠這幾個部分組成,它與滾珠絲杠一樣是一種傳動效率很高的,傳動可逆的,同步性好,定期 精度高。
(5)講工作臺靠近固定側支撐單元,對準軸中心,使工作臺能調到螺帽整個行程都能平滑移動。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。
與馬達的連接安裝:
在將絲桿支撐座與馬達連接的時候需要注意將馬達支座安裝到基座上,并且用連軸節將馬達于滾珠絲桿連接,安裝完畢進行充分的試車運行。絲桿支撐座安裝完了,應用千分表進行絲桿軸端擺動以及軸向間隙的測試,并按順序完全擰緊絲桿螺帽,螺帽支座,固定側和支撐側。
以上就是小編整理的絲桿支撐座的內容,希望對您有所幫助!
